C.A.E.N. HV SY546
** CLICCA SULL'IMMAGINE PER INGRANDIRLA (142 Kb) **

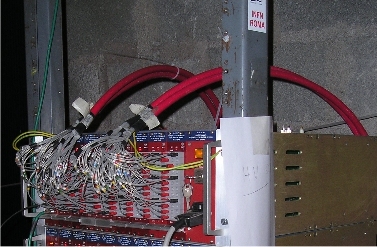

Il software qui descritto permette di comandare in modo semplice e veloce un sistema di high voltage come il C.A.E.N. SY546, mostrato in figura. La comunicazione PC-HV avviene attraverso la scheda A1303 High Speed CAENET PCI Controller, dotata di due connessioni LEMO tipo 00 e consente una trasmissione seriale asincrona (1Mbaud) su di un semplice cavo coassiale da 50 ohm. Per il suo funzionamento è necessario compilare ed installare gli appositi driver, disponibili in un archivio tar.gz a fondo pagina e completi di istruzioni per l'uso.

Il controllo dei crate avviene invece mediante cinque programmi a linea di comando, da eseguirsi in una shell e ai quali passare semplici argomenti; in questo modo è possibile sfruttare tutte le capacità del sistema SY546. Gli eseguibili in questione sono: chMonitor, killAllChannels, setChannels, switchChannels, readSystem. Ne esistono due versioni di ognuno: quelli identificati col numero 2 sono in grado di lavorare con più di una scheda PCI A1303 installata su di uno stesso PC. E' infatti sufficiente passargli come primo argomento un numero intero che identifica il controller attraverso il quale si vuole comunicare. Sebbene sia possibile collegare più dispositivi ad un solo controller, creando un vero network seriale ad alta velocità, può essere utile montarne più di uno sfruttando gli slot PCI liberi aumentando così di molto il numero di perifieriche pilotabili.




Driver per A1303 H.S. CAENET PCI Controller TAR.GZ README TXT
Software di comunicazione con Crate CAEN A546 TAR.GZ README TXT
Manuale utente C.A.E.N. High Voltage SY546 PDF
